Современные паяльники умные и... очень умные.

Вступление

Привет. Паяльники в последние годы стали настолько умными, что можно растеряться в из разновидностях и основательно запутаться в поисках документации (мануалов) и прошивок для них.
Многие паяльники родом из Китая, с непонятным для многих языком документации и ещё менее понятными сайтами с поиском мануалов, описаний и прошивок к паяльниам.
Для того чтобы разобраться во всём этом многообразии, делаю этот раздел.

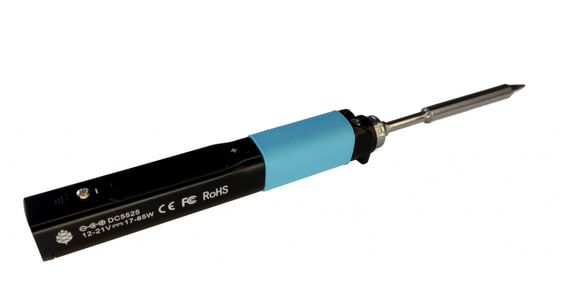

1. Pinecil от Pine64 (https://www.pine64.org/):

Pine64 Pinecil прошивка linux О паяльниках от Pine64 есть отдельная статья на нашем сайте: паяльник Pinecil и его прошивка
Отмечу только что я порядком охладел в своём первоначальном восторге этими ребятами.
Раньше для "работы в поле" мне бы "слабосильного с большим жалом" вполне хватило. Но после s60, я в эту сторону даже не посмотрю. Ни для поля ни для дома ни для поделок на коленке. На любом средненьком полигоне (которые порой случаются), говорит "Ой", я устал.
Но тем не менее, без упоминания "шишки" Pinecil в разделе о современных паяльниках точно не обойтись. В своё время была серьёзная заявка и лихо отодвинули в сторону TS-100 в своё время.
Вот только, время нонче летит с бешенной скоростью. И то что было круто "вчера", сегодня уже "ну, так..."

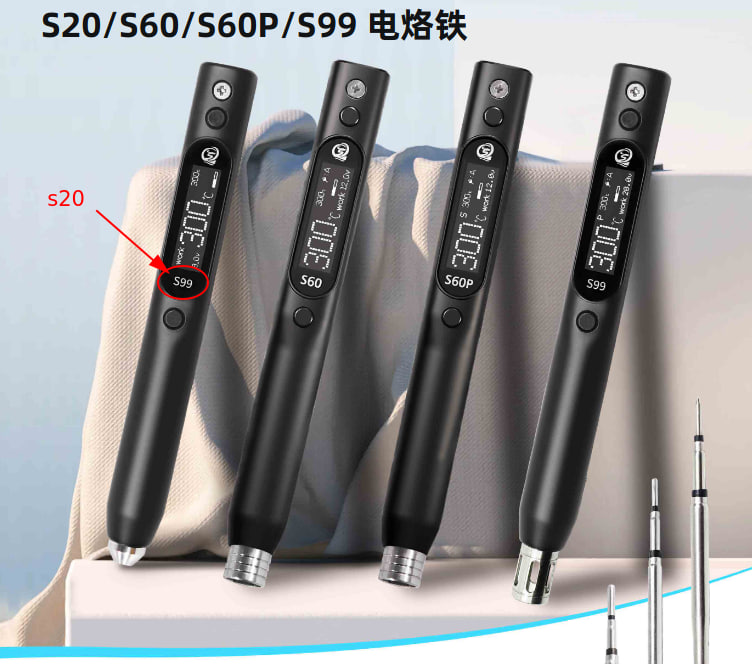

2. s20, s60, s60p, s99 от Sequre (https://sequremall.com):

sequre s20 s60 s60p s99 Эти ребята тихой сапой создали целую линейку паяльных стнций и микро-паяльников под жала от юзабельного, продуманного и популярного бренда JBC

  • S20 под жало c215 (мелкое)
  • S60 под жало c210 (среднее)
  • S99 под жало c245 (мощное)
И при всём этом умудрились остаться почти незамеченными...
Год назад я ждал выхода "второй шишки" Pinecil v2 и почти случайно наткнулся на s60 на бескрайних просторах ali.
Взял "на пробу". Сразу скажу, что изначальная прошивка первой версии была "не очень", мягко говоря. Было непонятно, почему имея современное питание через type-c, реализована работа только с QC и не поддерживается PD?
Но под s60 был преспособлен старый повербанк с поддержкой QC. И со временем были забыты и паяльная станция с t12, и "шишки" и вообще все паяльники. Т.к. малыша s60 (с павербанком) стало хватать и на пайку smd и на ремонт и на большие полигоны и... Да для всего. Для любых работ он подходил.
Там где я раньше откладывал "слабенький" Pinecil и включал станцию на t12 - теперь везде справлялся один и тот же s60 со своими волшебными c210!

И конечно я нашел прошивку под него.
С русским языком.
С поддержкой PD (не совсем полной, но всё-же)
Но прошивка попортила мой собственный логотип. И похоже, sequre отказались от идеи дать люддям возможность менять логотип на свой собственный... Во всяком случае, в новых прошивках эта функция как-то исчезла. А жаль.
Наблюдать при включении свой логотип - было приятной фишкой. А вот смотреть на их стандартный логотип, не имея возможности его отключить - не очнь приятно.

Как только появилась усовершенствованная модель s60p, конечно я сразу заказал его себе!
Пусть и не в красивой мягкой коробочке, зато официально с поддержкой PD и питания до 21v.

Суть - та же, корпус тот же. Жала те же. Теперь есть поддержка PPS, QC, PD20, PD12, PD9 (сам паяльник до 21v) ну и, собственно, всё отличие.
А это всего-лишь обход ограничений чипа (которые лечатся прошивкой). Возможно, где-то чуть усилили линии.
Менять ли s60 на s60p - решать вам. Но лично я особой практической разницы между ними не вижу.

Немного ссылок выдернутых через китайские "дебри":
Sequre s20 s60 s60p s99 user manual pdf
Официальные Прошивки sequre под s20,s60,s60p,s99 firmware
